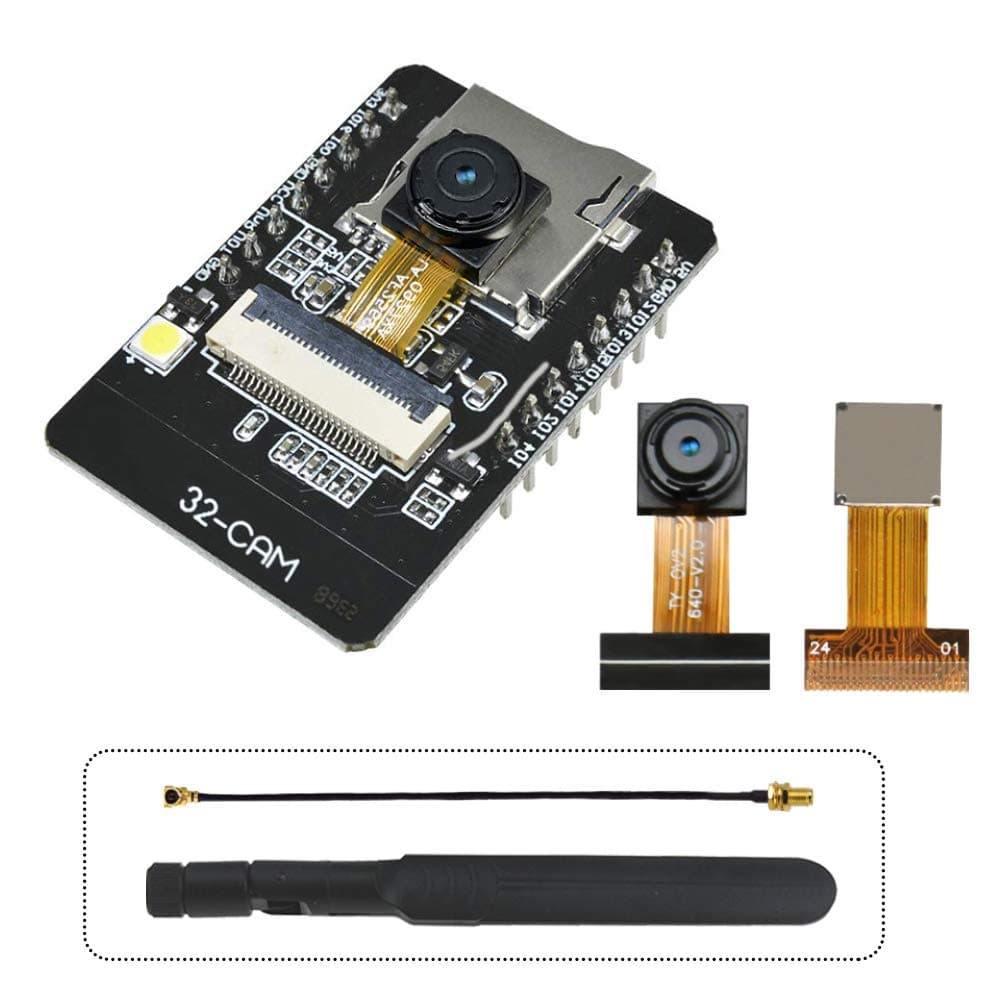

KeeYees Camera WiFi + Bluetooth Module 4M PSRAM Dual-core 32-bit CPU Development Board with OV2640 2MP Camera Module and 8dBi Wireless Network WiFi WLAN Antenna + IPEX to RP-SMA Pigtail Cable

These little cameras are great for building a security project, but tend to get very hot when processing images.

Bought two of these modules. Neither would communicate despite careful searching of the net to find correct way to set in flash mode and upload code. Finally mailed manufacturer who told me to get working USB to serial converter! So I did - another cost. My computer tells me everything is now working properly but still cannot upload code to the module. Mailed the manufacturer several times asking for help and advice but of course no response. The most frustrating several hours I have spent getting nowhere. Don't waste your money

Easy to fit and very quit fans

I bought two of these boards. Both were configured to use the on-board antenna and not the included external antenna. In order to use the external antenna the tiny and difficult-to-access resistor should be connected to the pad closest to the IPEX connector and not to the onboard antenna as shown in this photo of one of the boards I received.

Testé jusqu'à 100 mètres en champ libre, pour visionner des cibles, fonctionne sans problèmes. Fournit sans notice, ni programme, mais facile a trouver sur le net.

Tras poner en Arduino IDE el nombre y contraseña de mi Wifi,he podido programar el sketch de Arduino eligiendo AI-Thinker como placa,y alimentando con el pin marcado de 5V. Las conexiones,son como muestra la fotografía (verde=TX,blanco=Rx del cable ftdi conectado a un puerto USB) y para flashear, adicionalmente tienes que unir IO0 con GND y tras flashear desunir esos pines. Luego, arranca y abriendo el puerto serie configurado a 115200 se obtiene la dirección IP asignada por tu wifi,a la que debes conectar el navegador. Con resoluciones bajas,el refresco pueden ser 25fps . A resoluciones altas,5fps a lo sumo. Detecta las caras, con lentitud y problemas si cambia la iluminación. No he probado la antena externa,pero sin ella va bien de un lado a otro de una casa normal. En fin, para trastear con relés y sensores y tener imágenes, sirve. No esperes gran refresco ni resolución de la imagen. Por el precio, me parece aceptable.

Ich hatte erst Schwierigkeiten, den ESP anzusteuern, es kam ständig zu einem Brownout. Habe dann ein stärkeres Netzteil benutzt und jetzt funktioniert alles einwandfrei. Durch die Antenne ist auch der Empfang gut! Die Kameraqualität ist natürlich relativ schlecht aber eine annehmbare Qualität ist bei dieser Bitrate absolut nicht sinnvoll, weil die Bildrate dann auf unter 1 sinken würde.

Le module fonction parfaitement, je n'ai pas eu de probleme pour le programmer aussi bien depuis l'environnement Arduino que depuis la chaine de compilation officiel. Cependant l'antenne WIFI externe fourni est parfaitement inutile. En effet bien que le connecteur d'antenne soit bien présent sur le module, celui-ci n'est pas connecté (comme montré sur la photo dans le cercle rouge). Pour utilisé l'antenne externe, il est nécessaire de dessouder la résistance qui connecte l'antenne interne pour la ressouder vers le connecteur d’antenne externe. Un travail complexe vu que la résistance ne fait pas plus de 1mm.

Die Kamera und das ESP32-Board sind schon faszinierend. Mit dem Beispiel von randomnerdtutorial konnte sie schnell in Betrieb genommen werden. USB-Anschluss fehlt leider, so dass man mit Kabeln hantieren muss. Bis hierhin fünf Sterne. ABER: die externe Antenne, die mitgeliefert wird, ist wirkungslos, solange man nicht zum Lötkolben greift. Siehe anhängende Bilder. Auf der Platine gibt es drei relevante Stellen (neben dem Anschluss für die externe Antenne): 1. hier wird das Antennensignal an den ESP32 weitergegeben 2. Anschlusspunkt für eingebaute Antenne 3. Anschlusspunkt für externe Antenne Bei meinem Board waren 1 und 2 verbunden, so dass immer nur die interne Antenne des Boards verwendet wurde. Es werden aber wohl auch Exemplare ausgeliefert, bei denen 1 und 3 verbunden sind. Dann funktioniert (nur) die externe Antenne. Siehe auch den ESP32-CAM Troubleshooting Guide auf randomnerdtutorials. Ich musste also die Verbindung zwischen 1 und 2 trennen. Ein winziger 0 Ohm-Widerstand ist hier eingelötet. Den muss man dann zwischen 2 und 3 anbringen. Da bei mir das Teil sofort verloren ging, habe ich ein kurzes Stück Schaltdraht aufgelötet. WLAN-Verbindung ist nun hervorragend. Bild 1: Originalzustand, 1 und 2 verbunden Bild 2: 0 Ohm-Widerstand ausgebaut, nichts verbunden Bild 3: 2 und 3 per Schaltdraht verbunden In der seriellen Konsole habe ich die WLAN-Signalstärke überprüft: - interne Antenne: -40 dB - externe Antenne angesteckt, aber 1 und 2 verbunden, Board also noch nicht umgebaut: -40 dB, keine Verbesserung anschließend umgelötet: 1 und 2 getrennt, 2 und 3 verbunden - ohne externe Antenne (also wegen Umbau dann auch ohne interne Antenne): -70 dB - mit externer Antenne: -20 dB Wegen dieses fummeligen Umbaus nur vier Sterne. Viel einfacher wäre doch, wenn man einfach per Jumper zwischen den Antennen wechseln könnte oder sogar gar nichts ändern müsste, einfach externe Antenne anstecken, fertig.
